CYG1808高精度数字压力传感器采用低功耗、宽电压数字电路。在不进行数据通讯的情况下功耗不大于4mA，其工作电压范围宽至7～24 VDC。可使用太阳能或蓄电池供电，也可采用工业现场的24VDC 电源供电。

CYG1808高精度数字压力传感器采用RS485 通讯接口，半双工工作方式，最高通讯速率38400BPS，最高采样速率25次/秒。采用简单的ASCII码命令格式操作。该传感器内部设计集成二级防雷功能为RS485长距离通讯带来更高的安全性，其通过RS485总线组成双绞线网络适用于计算机测控系统。

1、技术指标

压力范围（FS）	-100kpa～40Mpa范围（绝压、表压、差压）
过载压力	2倍
出线类型	4线制
供电电压	7～24VDC（推荐12V、24V）
输出类型	RS485
存储/使用温度范围	-40～85℃
补偿温度范围	0～50℃
精度（含线性、重复性、迟滞、温漂）	JB：0.05%； JA：0.10%； MB：0.25%； MA：0.50% FS
长期稳定性（典型）	JB：0.10%； JA：0.15%； MB：0.20%； MA：0.25% FS
采样速率	典型 10次/秒（最高25次/秒）
压力接头	G1/4″
电气接头	4芯航插
介质接触材料	与不锈钢、硅兼容的气体或液体
测量介质	气体/液体
防护等级	IP54
定制项：压力范围/温度补偿范围/线缆输出/压力接口/连接器件/材料/外形尺寸 100MΩ/100VDC

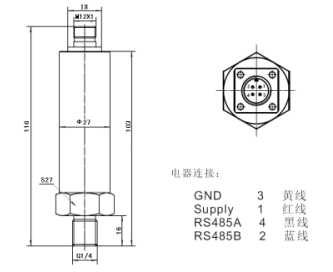

2、外形尺寸及电气连接
